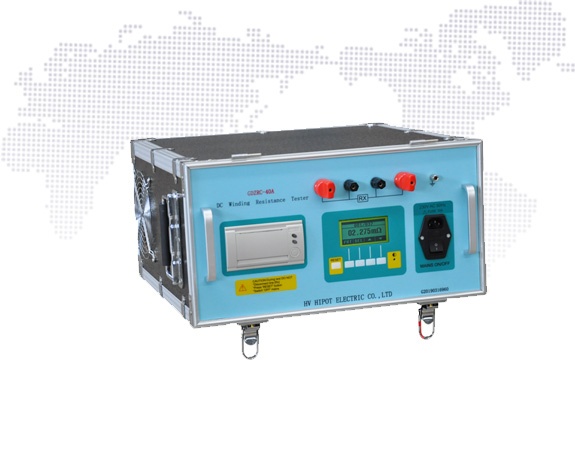

直流電阻測試是變壓器日常試驗中的重要試驗項目。通過直流電阻的測量，可以檢查線圈質量和分接開關位置觸點是否良好，線圈或導線是否損壞，每個連接支路的正確性，是否存在短路現象，是確定短路損耗的重要數據。下面，國電西高小小編為大家介紹下“直流電阻測試儀操作步驟”。

（1）接線：通過專用電纜將被測產品與當地測試柱連接，并連接地線。

（2）電流選擇：打開電源開關，在顯示屏上顯示選擇電流自動測試，此時，可通過選擇按鍵選擇被測產品的預置電流，每次點擊選擇鍵，顯示屏會出現各電流置。

（3）測試：當選擇電流時，按確認鍵開始測試，“充電”數秒后，顯示屏顯示“正在測試”，表示已充電并進入測量狀態，幾秒鐘后，顯示屏將同時顯示選定的電流值和測量的電阻值i=”a”；r=”m/”當選擇自動測試儀時，它將根據本地測試產品的情況自動選擇適當的電流測試。

測量方法：直流電阻的測量是變壓器試驗中的一項重要內容，通過測量，可以檢查設備的導電回路是否存在接觸不良、焊接不良、線圈故障、接線錯誤等缺陷，在中小型變壓器的實際測量中，大多采用直流橋法測量。當測試線圈的電阻值大于1EU時，測試線圈的電阻值一般用單臂橋測量，低于1Eu的電阻值用雙臂橋測量。當采用雙臂橋梁連接時，橋梁的潛在樁頭應接近測得的阻力。當前樁頭應連接在潛在樁頭上方，測量前應估算被測線圈的電阻值，將橋式倍頻按鈕放置在適當的位置，對未測線圈進行短路接地，然后打開電源開關充電，在足夠電量后，應按下電流計開關，快速調整測量臂，使電流計指針在電流計標度中心的零線方向移動，進行微調。當指針在零點平穩停止時，應記錄電阻值，測量線圈的電阻值為測量臂的次數×電阻值。測量完成后，首先打開電流計按鈕，然后打開電源開關。

（4）測試后，按下復位鍵的儀器電源將從繞組斷開，同時放電，聲音報警，然后顯示屏回到初始狀態。放電聲后，可重新連接，進行下一次測量，或取下測試線和電源線結束測量。

在測量過程中，除嚴格遵守電氣安全規程和設備試驗規程外，還應特別注意盡量減小試驗回路中導體的接觸電阻，變壓器分接頭在運行中經常受到油膜等污染物的影響，使其接觸不良，一般情況下，測量前要多次切換，以免誤判。
