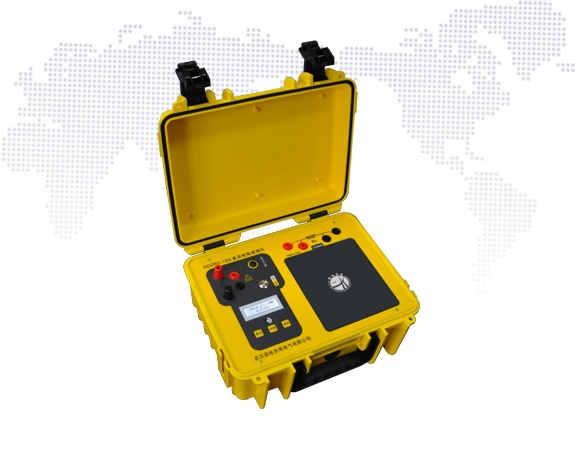

變壓器直流電阻測試儀測量變壓器繞組的直流繞組電阻的目的是檢查繞組接頭的焊接質量以及繞組之間是否存在短路，電壓抽頭開關的觸點位置是否良好，抽頭的實際位置是否匹配；導線是否斷裂，絞合的電線和繞組斷股，在對變壓器進行大修時，或者在改變抽頭位置之后，或者在出口故障被短路之后，都需要測量繞組的直流繞組電阻以及套管。

變壓器直流電阻測試儀測量方法如下：

（1）電流，電壓表法，也稱為電壓降法，原理是在被測電阻中通過直流電，測量電阻上的電壓降，根據歐姆定律計算出被測電阻值，由于電流表和電壓表的內部電阻會影響測量結果，因此應仔細考慮它們與測量電路的連接方式。

（2）平衡電橋法，這是一種使用電橋平衡原理測量直流繞組電阻的方法，常用的平衡橋有單臂橋和雙臂橋兩種，變壓器直流電阻測試儀在測量變壓器的直流繞組電阻時，應在變壓器斷電并移除高壓導線之后執行，對于大型大容量電力變壓器，rl串聯電路的充電時間常數τ非常大，使得每次測量都需要很長時間才能等待電流和電壓表指示穩定，因此工作效率非常低，并且經常使用特殊儀器（例如恒定電流），國電西高工程師建議用電源代替測試中的電源，可以大大減少測試時間。

測量變壓器線圈的直流繞組電阻的標準是：對于1600kva以上的變壓器，每相繞組的電阻之差應不超過三相平均值的2％，并且中性線應無繞組點引出線，線之間的差不應大于三相的平均值的1％，對于1600kva及以下的變壓器，相之間的差一般不大于三相平均的4％，線之間的差為一般不超過三相平均值的2％，與前一部分的測量值相比，其變化不應超過2％，并且中性點引出線不應纏繞，線之間的差不應大于三相的平均值的1％。

對于1600kva及以下的變壓器，相之間的差一般不大于三相平均的4％，線之間的差為一般不超過三相平均值的2％，與前一部分的測量值相比，其變化不應超過2％，并且中性點引出線不應纏繞，線之間的差不應大于三相的平均值的1％，對于1600kva及以下的變壓器，相之間的差一般不大于三相平均的4％，線之間的差為一般不超過三相平均值的2％，與前一部分的測量值相比，其變化不應超過2％。
