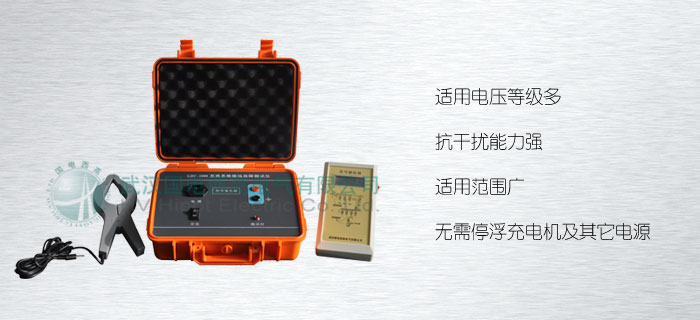

GDF-1000 直流系統接地故障測試儀是新一代直流接地故障測試儀。它能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的高效處理大大提高了檢測范圍與抗干擾能力；采用了優秀的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。

本裝置以系統安全為首要前提，按行業標準的最高要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。

發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的安全連續運行對保證發供電有著極大的重要性。由于直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。

GDF-1000 直流系統接地故障測試儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。各種類型的接地故障，均能迅速地查找出接地點，準確率達到100％。

1. 使用簡單。本儀器只需打開電源開關就可直接使用,無需別的按鍵操作。
2. 安全可靠。本儀器無需停浮充電機及其它電源，對直流系統沒有任何影響。
3. 適用電壓等級多。直流系統220V、110V、48V、24V都可以使用。
4. 適用范圍廣。任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用。
5. 可在線和離線對地故障進行鑒別、尋蹤、定位。
6. 抗干擾能力強，克服了系統分布電容的影響。

1. 輸出信號頻率：2.5Hz±2%
2. 信號空載輸出電壓：0～20V 有效值
3. 信號電壓幅值誤差：<5%
4. 輸出口抗沖擊能力：400V直流沖擊
5. 電源電壓：AC220V±10%
6. 電壓頻率：50Hz±5%
7. 輸入保險：2A
8. 體積：275×225×100mm

1. 信號電流檢測靈敏度：0.5mA
2. 接收器顯示：數字0～19
3. 體積：195×100×30mm
4. 體積：38×69×30mm
