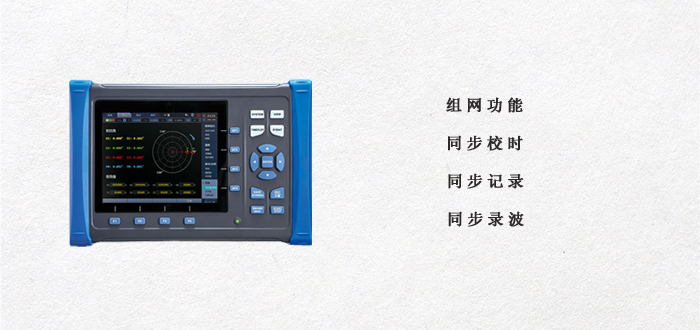

GDE6100電能質量分析儀是一種對電網中電能質量問題記錄及分析的專業測量工具，它可以捕獲故障現場的諧波、電壓波動、閃變、功率、和三相不平衡等常見的電能質量問題，為智能電網、新能源、電氣化鐵路和大型工業用戶提供電能質量方面的性能評估和治理決策。

測量功能：
記錄時間：可實現定時記錄，記錄的電能參數多達461項。記錄最大時長大于200天（32G的SD卡）；
錄波功能：每周波記錄512個點，支持1-10min錄波功能。

特色功能

（1）頻率1個波形：從1個波形開始運算 25.6KHz采樣率；

1. （2）電壓1/2有效值、電流1/2有效值：直接計算半波的有效值；
2. （3）電壓上升、電壓下降、瞬間中斷：電壓1/2有效值時檢測；
3. （4）沖擊電流：電流1/2有效值時檢測；
4. （5）電壓波形比較：自動生成并比較判斷區域；
5. （6）瞬間閃變值：符合IEC61000-4-15；
6. （7）頻率：從10個波形開始運行 42.5~57.5Hz；
7. （8）電壓波形峰值、電流波形峰值；
8. （9）電壓、電流、有功功率、視在功率、無功功率、有功累積功率、無功累積功率、功率 因數、位移功率因數、電
9. 壓不平衡度、電流不平衡度；
10. （10）高次諧波（電壓/電流）：2k~9kHz頻帶；
11. （11）諧波（電壓/電流），諧波功率：第1次~第50次；
12. （12）總諧波畸變率（電壓/電流）；
13. （13）間諧波（電壓/電流）：第0次~第49次；
14. （14）IEC閃變（短/長）、波動、波動最大值；
15. （15）電壓暫升、電壓暫降、電壓短時中斷、沖擊電流；
16. （16）電壓/電流總諧波畸變率越限、電壓奇偶次諧波含有率越限、電流2~25次諧波電流有 效值越限、電壓不平衡
17. 度越限、短閃變越限、長閃變越限、電壓長期中斷、頻率越限, 電壓上越限、電壓下越限

1. 接線方式：單相2線/兩相3線/三相3線/三相4線；

1. 電壓量程：1000Vrms；

1. 電流量程：AC5A—6kA；

1. 基本精度：

（1）電壓：±0.1% 標稱值；

（2）電流：±0.1% 讀數+電流鉗精度；

（3）功率（有功、無功、視在）：±0.5%讀數；

（4）頻率：±0.001Hz；

（5）電壓不平衡度：±0.2%讀數；

（6）電壓暫降、暫升、短時中斷：±0.1%讀數；

（7）功率因素：±1%讀數；

（8）波動：±1%讀數；

（9）閃變：±5%讀數；

（10）沖擊電流：±0.1%讀數；

（11）諧波：符合IEC61000-4-7；

（12）遠動通訊接口：配備SD卡，RS-232C，LAN（HTTP服務器功能），USB Device
